MEPA SKM 15 HAFİF SÜRGÜ SİSTEMİ MEKANİZMASI GRİ

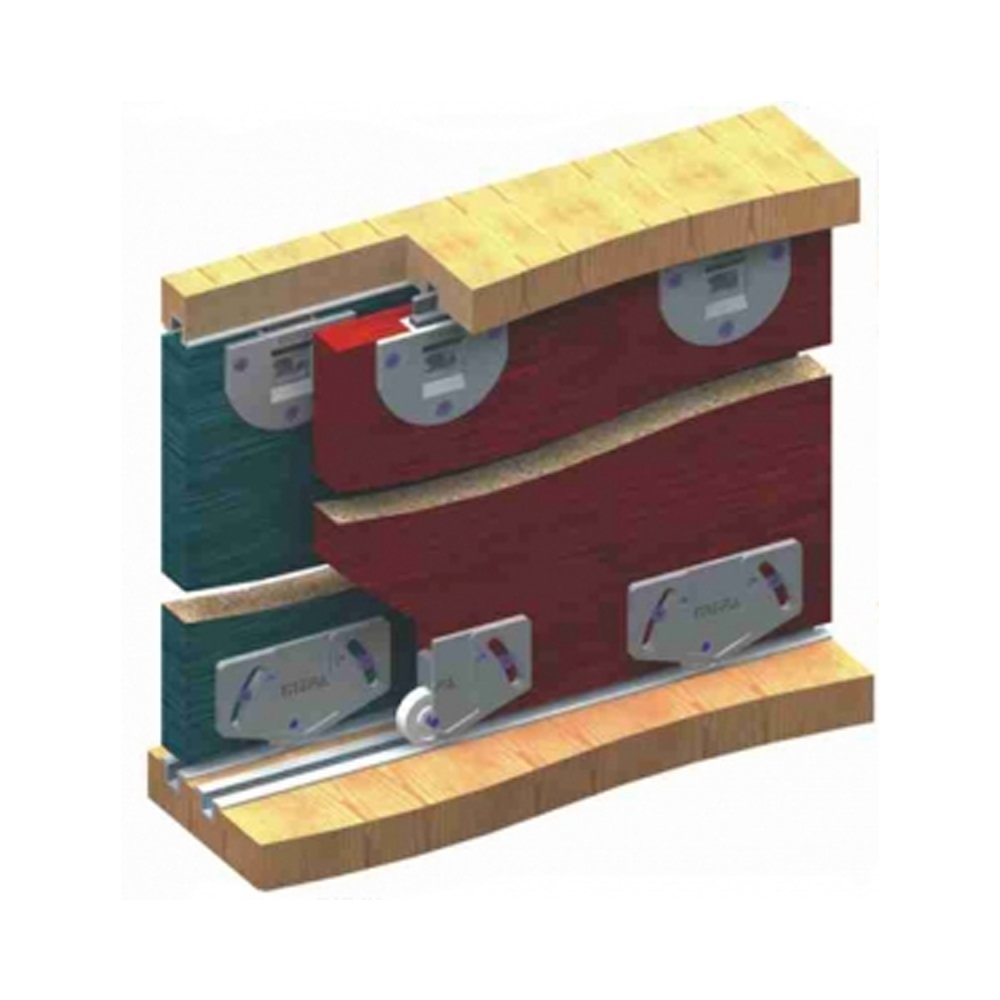

Mepa SKM 15 Hafif Sürgülü Kapak Sistemi bir dolapta Max.15 kg ağırlığında kapak uygulanır. Kapak kalınlıkları 16-18 mm arasında olmalıdır. Kapakta uygulanan alttan ağırlık taşımalı, üstten yaylı PVC kılavuz sistemiyle çalışır. Alt makaralar eksantirik özelliğinden kapak gönyesi için ayrıntıdır. İki kapak kullanımında iki takım kullanılmalıdır. Alt-üst tek kanallı kılavuz ray kodu : AL 15

UYGULAMA

1- Alt ve üst tabla üzerine derinliği 5,5 mm geniğliği 7,5 mm olacak şekilde kanal açınız. Tabla ve kapağın yüzeyleri birbirlerine sıfır olacak şekilde ise ilk kanal merkezini kapak kalınlığı ile oarantılı olarak 18 mm kapak kalınlığı için kanal merkezi ( 11 mm ) 16 mm kapak kalınlığı için kanal merkezi ( 9 mm ) olmalıdır. Kapak boyunun ayarlanması sırasında Kapak Boyu ( X ) Tabla yüksekliği ( L ) X=L-11 olarak belirleyiniz.

2- İki kapaklı bir sistem uygulanacaksa ikinci kanal eksenini belirlerken kapak kalınlığı artı 5 mm olarak belirlenmeli 18 mm kapak kalınlığı için örnek : 18+5 =23 mm Min.belirlenmesi gereken kanal merkezi 16 mm kapak kalınlığı için örnek : 16+5 = 21 mm Min. belirlenmesi gereken ikici kapak kanal merkezi.

3- Kapak üzerine resimlerde belirtilen eksen ve çaplarda deliklerini deliniz. Bu işlemin ardından alt ve üst mekanizmaları kapak üzerine sabitleyiniz.

4- Kapak veya kapakları dolap üzerine montajı yapılırken ilk olarak alt makara alt ray üzerine oturtulmalı bu işlemin ardından yaylı üst kılavuz elemanının mandalı aşağı doğru çekilerek üst ray içerisine yerleştirilmelidir.
