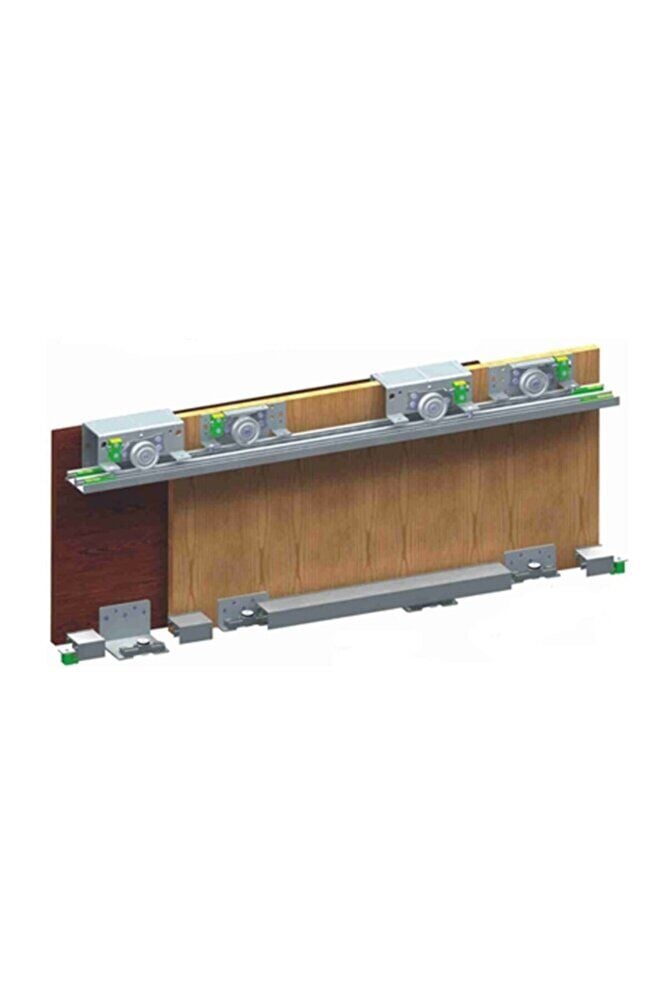

Mepa SGM 04 iç Ağır Kapak Mekanizması
Mepa Sgm 04 İç Ağır Kapak Mekanizma
SGM 04 Sürgülü Kapak Sistemi bir dolapta maksimum 80 kg. Ağırlığında kapak uygulanır. Kapak kalınlıkları 18-22 mm arasında olmalıdır.
UYGULAMA
1- Alt bazayı dolap yüzeyinden 43 mm içerde bağlayınız. Alüminyum rayları dolabın üst ve alt tablasına sıfır olacak şekilde montaj ediniz.

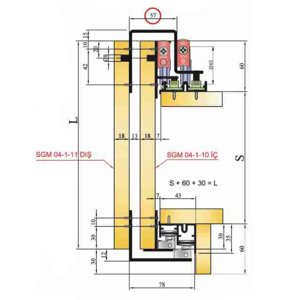

2- Kapak boyunu, Dolap iç mesafesi ( X ) Kapak boyu ( L ) L= X+126 olarak belirleyiniz.
3- İç ve Dış kapakları üst kısımda belirtilen resimlerdeki deliklere göre deliniz.
4- İç ve Dış mekanizmaları montaj ediniz.
5- Alt kılavuzları ray içerisine oturtunuz ve üst makaraları üst ray üzerine yerleştiriniz.
6- Alt ve üst stoperleri kapak hereketine göre sabitleyiniz.
7- Kapaklarda oluşan gönyesizlikleri mekanizmalar üzerindeki ayar civataları ile düzeltiniz.
8- Ağır kapaklar için çek-ger veya boykup kullanınız, mekanizmaları boyadan sonra montaj ediniz.

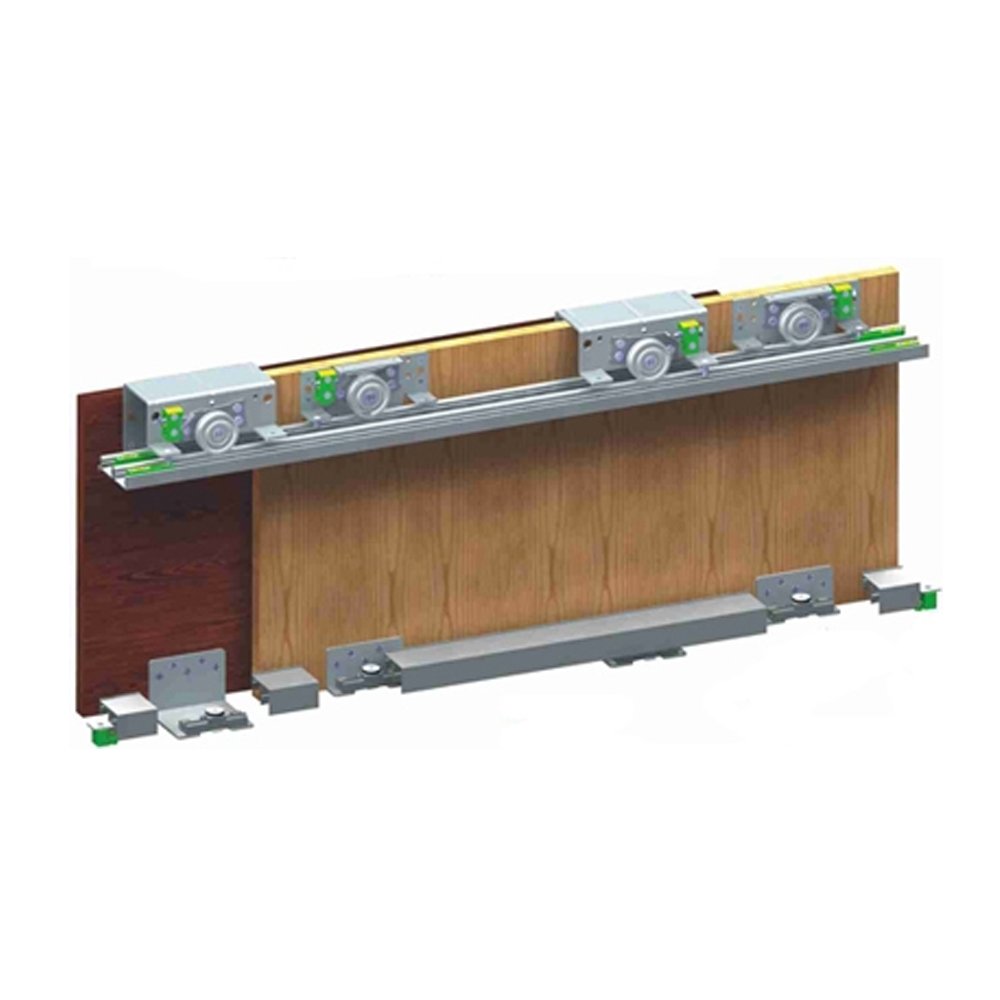

SGM 04 Sürme Gardırop mekanizması max.80 kg taşıma
kapasitelidir. Üstten taşımalı alttan kılavuzluk yapan makaralar ile hareket
eder. Üst makaralar yandan ayarlanabilir. Alt kılavuzlar basma yaylı ve emniyet
kilitlidir. Kapak kalınlıklarına göre (18-20-22-25-30) değişen mekanizma seçenekleri
ile vardır. Bu sisteme Mepa soft yavaşlatmalı sistemi SFT-002 ve SFT 003
uygulanabilir.
