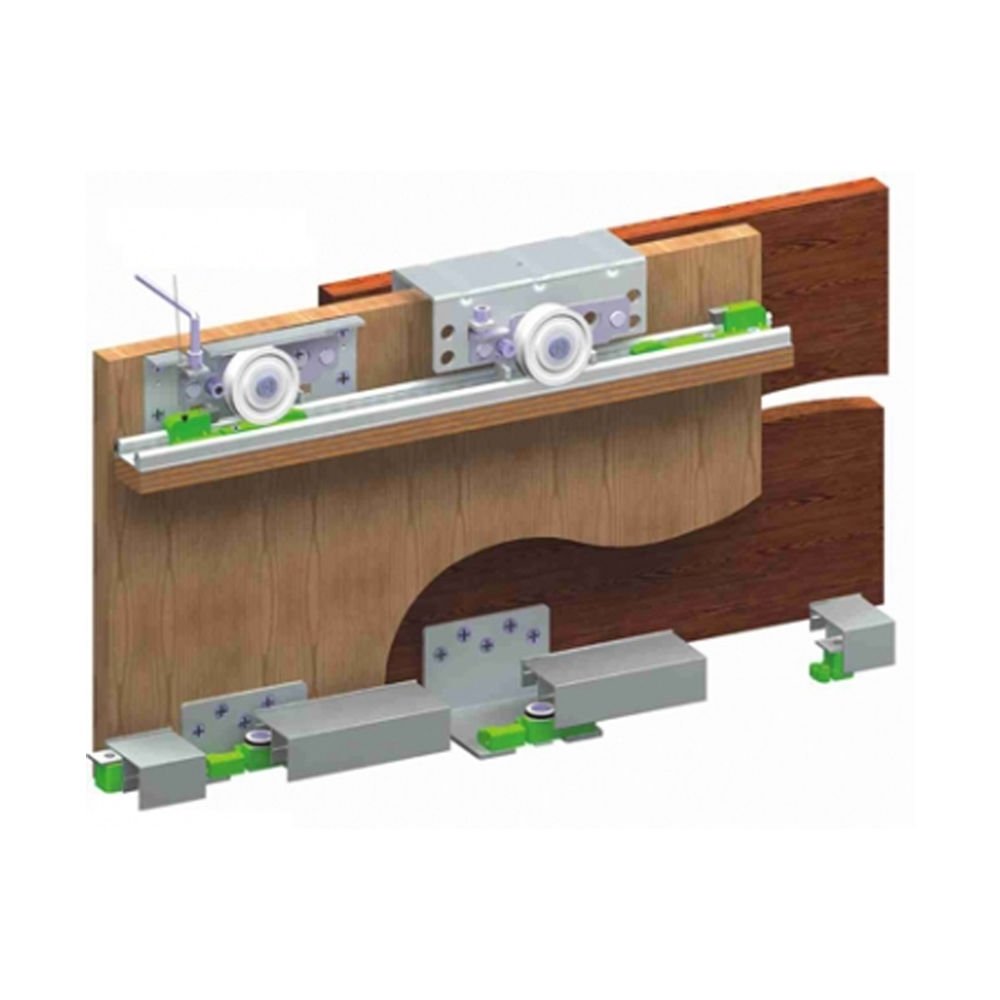

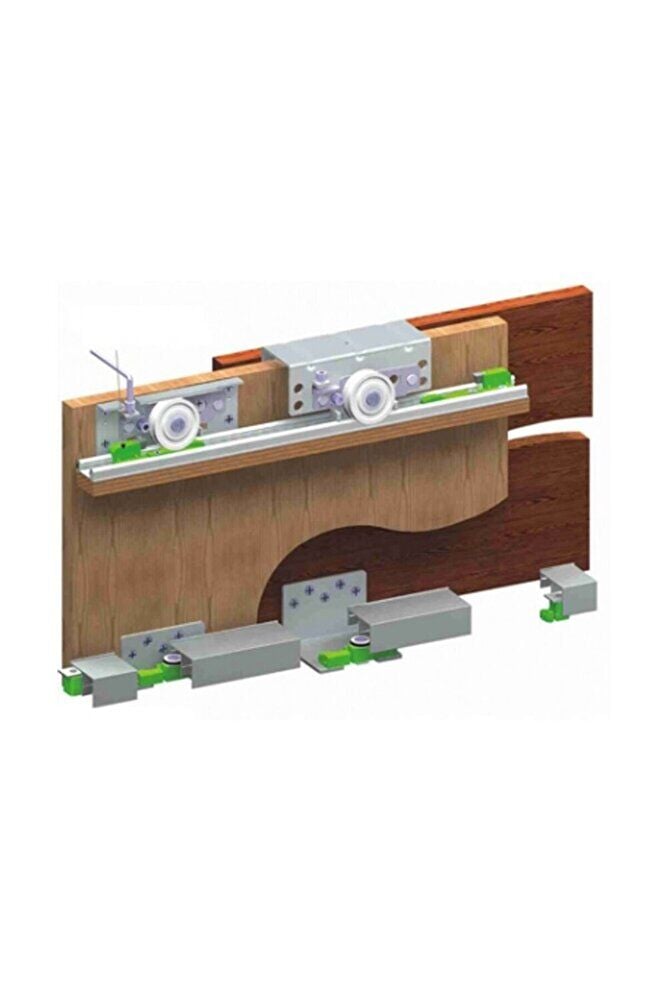

MEPA SGM 01 İÇ KAPAK MEKANİZMASI

SGM 01 Ağır Ayarlı Sürgülü Gardırop Sistemi

MEPA / SGM 01 Sürgülü kapak sistemi ile bir dolapta maximum 80 kg. ağırlığında kapak uygulanır. Kapak kalınlıkları 18-28 mm arasında olmalıdır. 2-3 ve 4 kapak çalıştırılabilir. 0 46 mm mlrnanlı poliamidden imal edilen tekerler alüminyum raylar üzerinde sessiz ve rahat çalışır.

UYGULAMA

1- Alt bazayı dolap yüzeyinden 45,5 mm içerde bağlayınız.Alüminyum rayları dolabın üst ve alt tablasına sıfır olacak şekilde montaj ediniz.

2- Kapak boyunu, Dolap iç mesafesi ( X ) Kapak boyu ( L ) L= X+130 olarak belirleyiniz.

3- İç ve Dış kapakları üst kısımda belirtilen resimlerdeki deliklere göre deliniz.

4- İç ve Dış mekanizmaları montaj ediniz.

5- Kapakları ray üzerine oturtunuz ve alt kılavuzları ray içerisinde kilitleyiniz.

6- Alt ve üst stoperleri kapak hereketine göre sabitleyiniz.

7- Kapaklarda oluşan gönyesizlikleri mekanizmalar üzerindeki ayar civataları ile düzeltiniz.

8- Ağır kapaklar için çek-ger veya boykup kullanınız, mekanizmaları boyadan sonra montaj ediniz.
